全自動罐下采樣器

瀏覽量:

1000

產品編號

BQG-H4-F/G

所屬分類

罐下采樣器

瀏覽量:

1000

數量



詳情

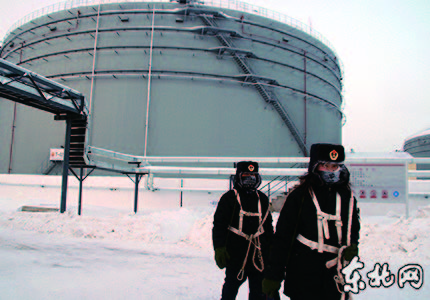

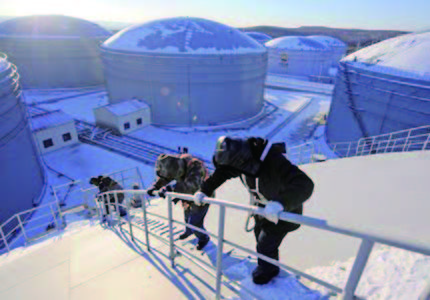

在石油化工行業中，傳統對石油儲罐進行油品采樣作業多為人工爬罐在罐頂操作，這種罐頂取樣方法存在著諸多不便。例如1. 罐頂取樣準確度難以控制；2. 操作人員勞動強度大，取樣時間長；3. 雨雪、大風等天氣上罐取樣存在安全隱患；4. 罐頂取樣時易揮發及有毒有害氣體會對操作人員造成傷害。

為解決上述取樣問題，我公司遵照GB/T 4756-2015 《石油液體手工取樣法》，SH/T 3414-2017《石油化工鋼制立式
儲罐用采樣器選用、檢驗級驗收標準》標準，吸收國內外罐下采樣器的先進技術，從國內石油化工行業實際取樣情況出發研
制了“罐下采樣器”。罐下采樣器是用于采集石油儲罐內油品試樣的罐下采樣設施，包括罐外和罐內兩個部分，實現了油罐

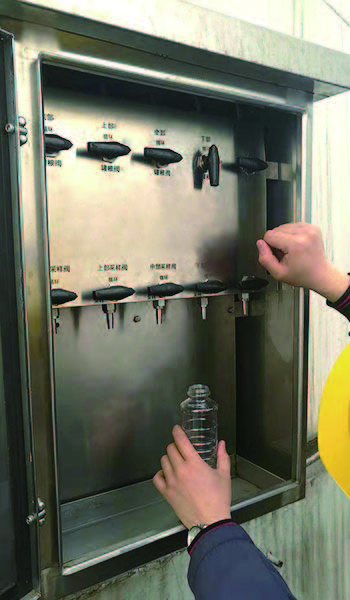

內不同點位的樣品可在罐下外置的密閉取樣控制箱中直接采樣，無需爬罐，無泄漏無排放，安全環保。

適用范圍：
1. 石油化工行業：

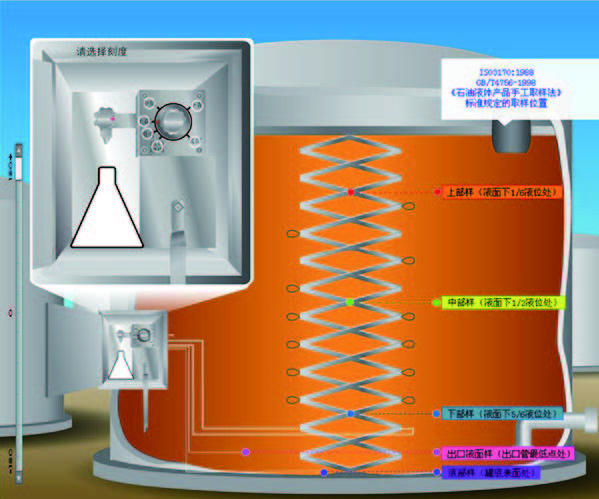

符合SH/T 3414-2017《石油化工鋼制立式儲罐用采樣器選用、檢驗級驗收標準》，適用于采集石油儲罐內上（距液位
1/6處）、中（距液位1/2處）、下（距液位5/6處）、底部、出口以及上中下等比例混合樣等采樣點的石油產品，例如航空
煤油、石腦油、汽油、柴油、煤油、原油、蠟油、瀝青、渣油、化工原料等液相介質。
2. 食品油糧油行業：
符合GB 4806.9-2016《食品安全國家標準 食品接觸用金屬材料及制品》，采用食品/衛生級材料定制的罐下采樣器適
用于采集食用油、棕櫚油、大豆油、花生油、菜油、香油、葵花籽油、色拉油、調和油等糧油。

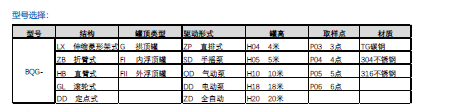

舉例：
型號BQG-LX-FI-SD-H20-P03-316代表用于20米內浮頂罐的菱形架，手搖式罐下采樣器，316不銹鋼材質，取樣點3個
型號BQG-GL-G-ZD-H18-P05-TG代表用于18米拱頂儲罐的滾輪式全自動罐下采樣器，碳鋼材質，取樣點5個罐下采樣器罐內部分分類：

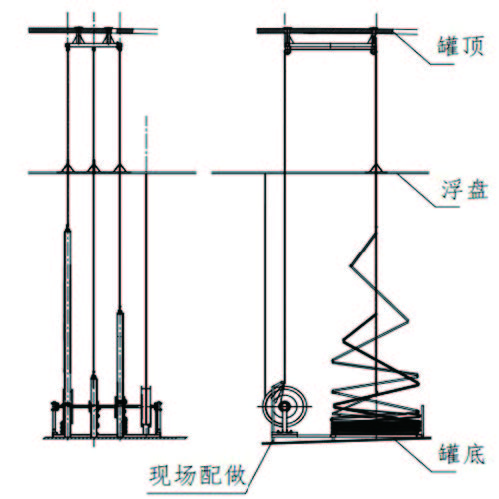

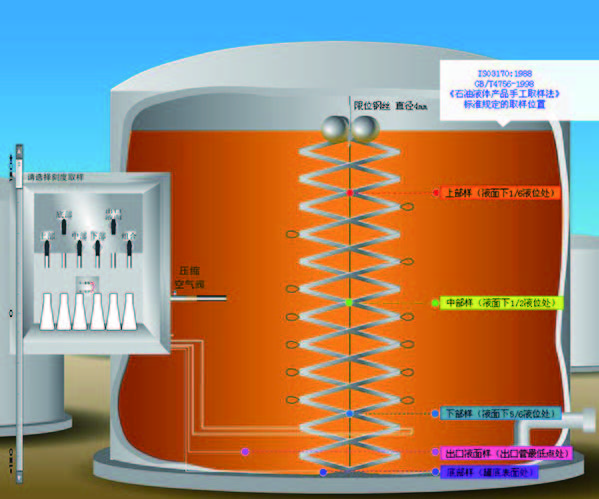

1. 伸縮菱形架式
依據等比例伸縮架的特點，將采樣點固定在伸縮菱形架上，伸縮架頂部固定在浮球/浮盤上，伸縮架底部牢固的固定在儲罐底部。當儲罐內油品液位上下浮動時，伸縮架上的采樣點會隨著液位的變化而變化，以此確保采樣的準確性。

特點：
每個采樣點的取樣管路都是相互獨立的，取樣管路連接至罐外密閉取樣箱。占用較少儲罐內部空間，安裝方便，取樣點誤差較小。可在伸縮架頂部安裝浮球/浮盤，伸縮架占地面積小，適應國內大多數儲罐使用

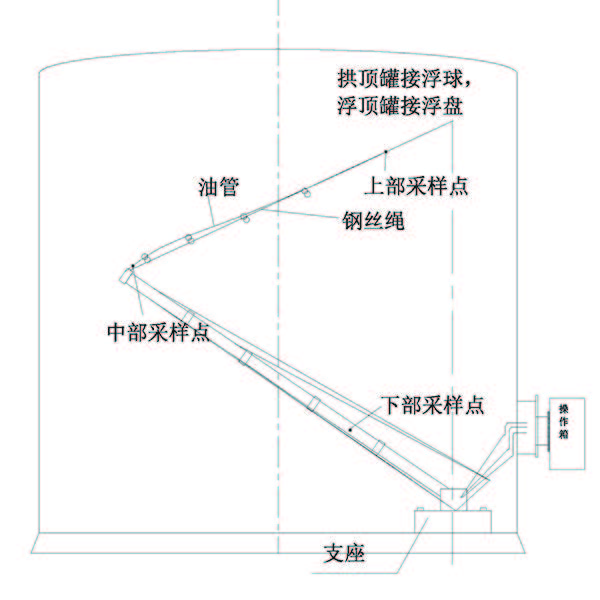

2. 折臂式/直臂式
折臂/直臂頂部安裝浮球或者與儲罐浮盤相連，底座固定在儲罐底部，采樣點及采樣管線固定在折臂/直臂上。當儲罐內油品液位上下浮動時，折臂/直臂因?yàn)榈鬃哂谢顒?dòng)部件，采樣點會隨著液位的變化而變化。

折臂式：
結構簡單，安裝方便，價格低廉
占用較多儲罐內部空間，因?yàn)檎郾蹎喂?jié)長度較長，需要占用整個儲罐橫截面，如果折臂發生
晃動，會對儲罐內部其它裝置造成不良影響。

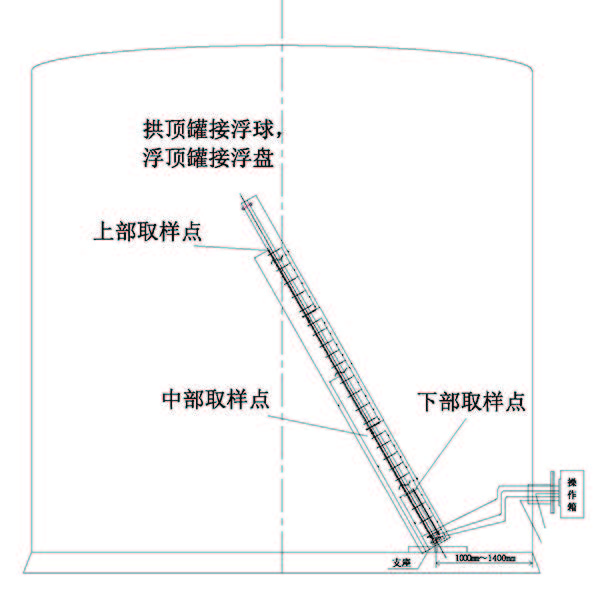

直臂式：
結構簡單，安裝方便，價格低廉占用較多儲罐內部空間，需要占用整個儲罐橫截面取樣高度受限于直臂的長度，無法采集高度較高的儲罐內部油品試樣。

3. 滾輪式
我公司自主研制采用同軸異徑等比例滾輪結構，實現對儲罐內部上/中/下，底部，出口以及混合試樣的采集。獲得試樣能真實反映罐內油品的質量狀況，樣品代表性強。占用較少儲罐內部空間，伸縮架可以根據儲罐高度定制，適應于國內大多數儲罐使用
取得第三方權威部門的質檢合格報告和防靜電安全性報告
相較于折臂/直臂式，菱形伸縮架式罐下采樣器，取樣精度更加精確
專利號:ZL 2019 2 1732304.1

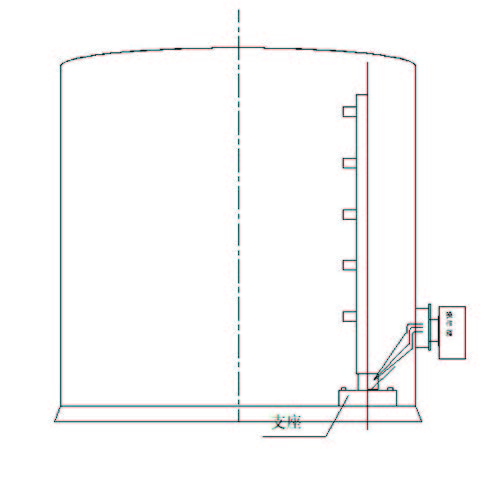

4. 定點式
定點式罐下采樣器適用于采集瀝青、渣油、重質燃料油或用于用戶特殊要求的儲罐。結構簡單，安裝方便，價格低廉，無活動部件，豎直取樣桿不受罐內油品的浮動而晃動，不會對罐內其它裝置造成影響可以在罐壁直接開孔取樣，將會占用更少的罐內空間不能夠準確的采集罐內油品的上中下部位試樣，只能采集距離罐底固定距離的試樣

電動泵全自動 手搖泵氣動泵直排泵

罐下采樣器罐外部分分類：

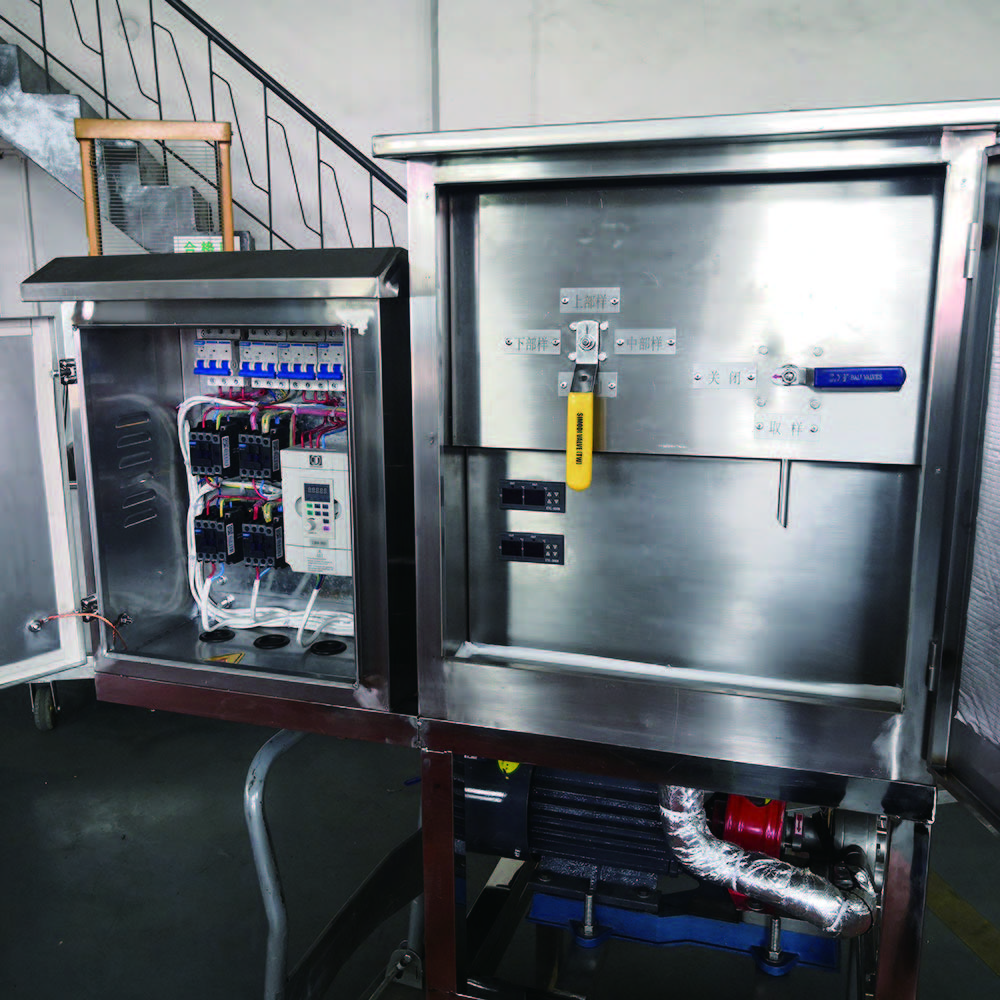

1. 電動泵：采用防爆增壓泵，不受氣源壓力大小的影響，扭矩大，動力充沛。但采樣器需要接電，需要與使用現場確認。

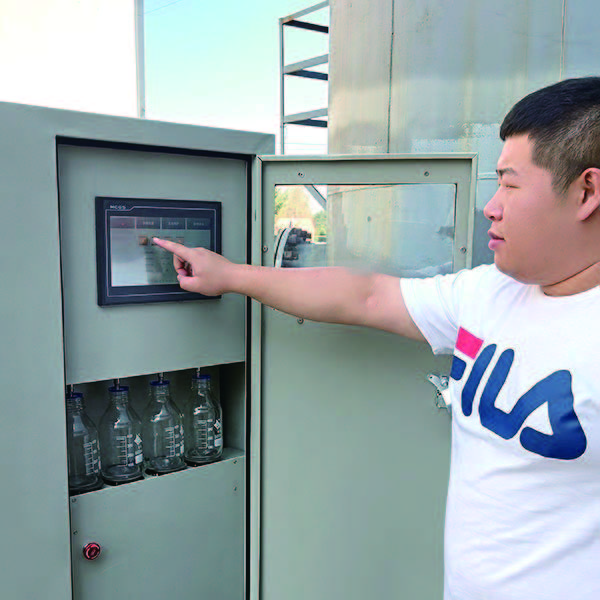

2. 全自動：可以采集上中下，底部試樣，電控結構復雜，配備急停按鈕。所有的操作集中在觸摸面板上，可以實現定時，定
量采集油品試樣。全自動的一鍵自動循環，自動放樣，保證采集新鮮試樣，可實現遠程操作。觸摸屏上顯示罐內實時油溫，
取樣狀態，取樣質量與取樣時間，操作簡單且人為可控。

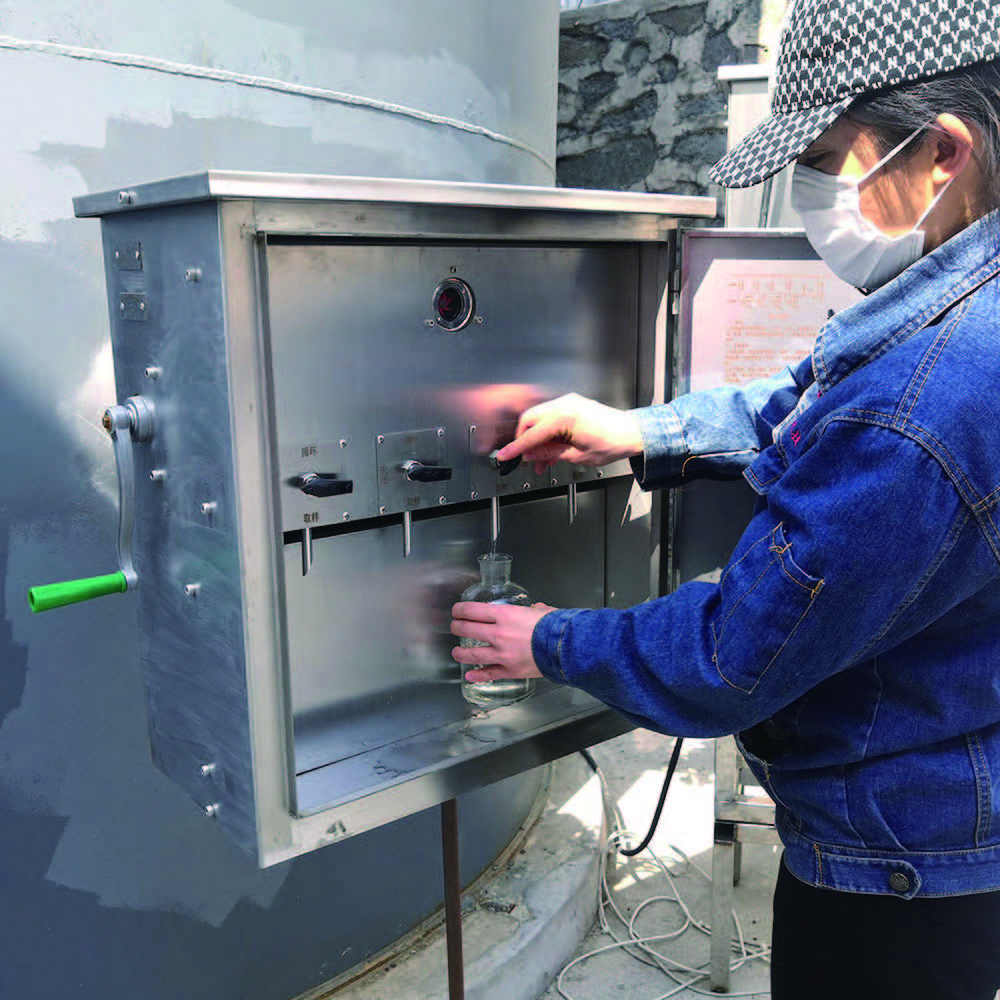

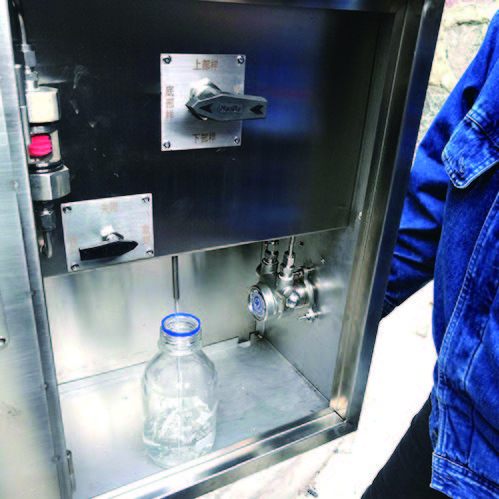

3. 手搖泵：不需額外電動/氣動泵，結構簡單，價格低廉，容易人為控制，不產生較大的噪音。但需要更多的人工操作
4. 氣動泵：采用氣動形式給取樣管線增壓，能夠連續啟停，壓力線性輸出。采樣器遠離電源，不產生熱量和電火花，安全環
保。但輸入壓力受限于氣源，要求使用現場必須有穩定氣源
5. 直排式：結構簡單，價格低廉。但取樣口出液速度較慢，應用范圍受到限制，要求罐外采樣箱的取樣口和罐內取樣點之間
有足夠的壓差
